Seria ANH


(axialne)
Seria:

MNH
TC-TE

Temperatura pracy: -25oC - 70oC
Napięcie:500Vdc
Nominalna pojemność:30µF - 100µF
Tolerancja pojemności (przy 100Hz, 20C):-10%+30%
Czynnik rozproszenia (przy 100Hz, 20C):0,18
Strata prądowa (po 5 minutach przy znamionowym napięciu):I = 0,005.C.U
I - prąd [µA]
C - znamionowa pojemność [µF]
U - znamionowe napięcie [V]

Żywotność:
Żywotność (w maksymalnej temperaturze pracy, przy znamionowym napięciu napięciu i prądzie (AC) jak w tabeli 1)
.		1000 godzin
Po tysiącu godzinach dostarczania znamionowego napięcia i prądu ładowania, kondensatory muszą spełniać poniższe parametry:
Zmiana pojemności: <= +/- 15% wartości początkowej
Tan δ<= 150% wartości początkowej
Upływ prądu <= wartości początkowej

Prąd ładowania:
Maksymalny prąd ładowania przy maksymalnej temperaturze pracy (70oC)
Maksymalny prąd ładowania można zwiększyć przy niższych temperaturach pracy zgodnie z tabelą 2, bez zagrożenia straty żywotności

Aluminiowa obudowa kondensatorów wraz z folią PCV zapewnia izolację i bezpieczeństwo



Rysunek 1

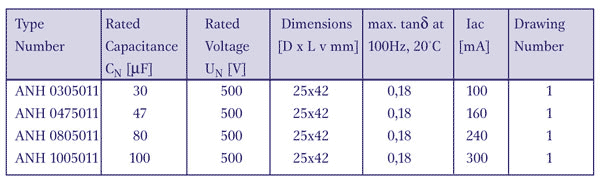

Tabela 1



Tabela 2
